246. Download miễn phí bản vẽ CAD Chi tiết vách bàn thờ gỗ tự nhiên

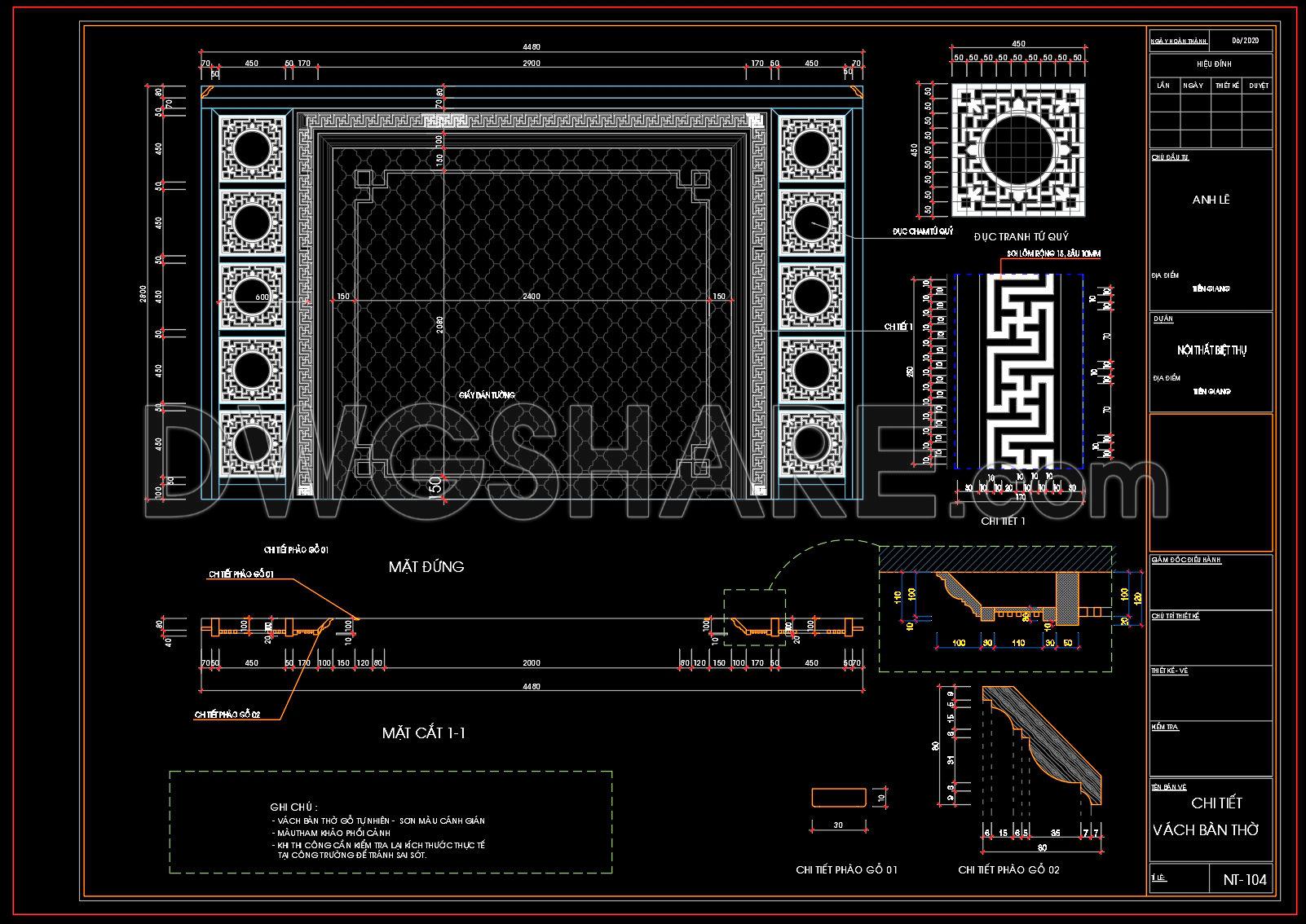

Bản vẽ CAD này thể hiện chi tiết thiết kế vách bàn thờ trong không gian nội thất mang phong cách truyền thống Việt Nam. Nội dung bản vẽ bao gồm nhiều hình chiếu và chi tiết cấu tạo, giúp người thi công và thiết kế dễ dàng hình dung và triển khai thực tế.

🔹 Các thành phần chính:

Mặt đứng (MẶT ĐỨNG): Thể hiện tổng thể bố cục vách bàn thờ với các họa tiết trang trí, đường nét đối xứng và kích thước chuẩn.
Mặt cắt (MẶT CẮT 1-1): Cho thấy chiều sâu, cấu tạo lớp vật liệu và cách ghép nối các chi tiết gỗ.
Chi tiết phào gỗ (CHI TIẾT PHÀO GỖ 01, 02): Minh họa hình dáng, kích thước và kiểu dáng phào trang trí, đảm bảo tính thẩm mỹ và sự đồng bộ với tổng thể.
Chi tiết hoa văn (CHI TIẾT 1): Làm rõ các họa tiết trang trí nhỏ, thường mang tính truyền thống và tinh xảo.
Họa tiết tròn (ĐỤC TRANH TỨ QUÝ): Một mảng trang trí nổi bật với hình tròn, khắc họa tranh tứ quý – biểu tượng văn hóa truyền thống Việt Nam.

🔹 Ghi chú kỹ thuật:

Vách bàn thờ sử dụng gỗ tự nhiên, sơn màu cánh gián.
Trần cũng được hoàn thiện với màu gỗ cánh gián đồng bộ.
Khi thi công cần kiểm tra lại kích thước thực tế tại công trường để tránh sai sót.

I also recommend downloading other Patterns CAD drawings for your project reference.

File format: .DWG
Size: 169 KB
Source: DWGshare
AutoCAD platform 2018 and later versions. For downloading files there is no need to go through the registration process
